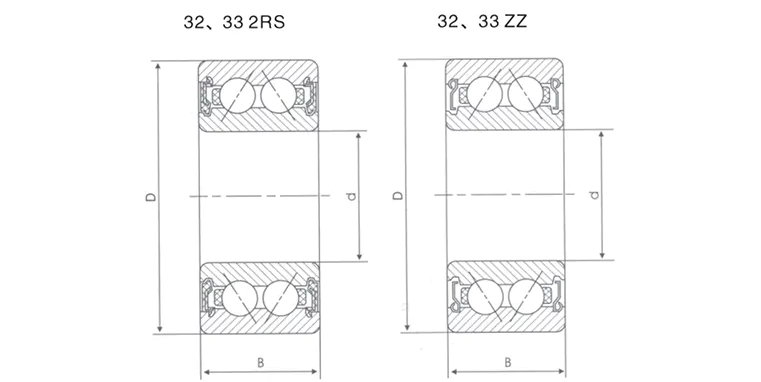

Temel kompozisyon
İç ve dış halkalar: Genellikle yüksek karbon krom çeliğinden yapılmış oluklu hassas işlenmiş raylar.
Çift Sıralı Toplar: İki sıra çelik toplar, çift yönlü yük paylaşımı elde etmek için belirli bir açıda düzenlenir.
Kafes: Topların eşit dağılımını sağlamak ve sürtünmeyi azaltmak için naylon, pirinç veya çelik.
Temas açısı (α): Genellikle 15 °, 25 ° veya 40 °, açı ne kadar büyük olursa, eksenel yük kapasitesi o kadar güçlü olur.
Tek sıra rulmanlardan farklılıklar
| Özellikler | Tek sıra açısal temas topu yatağı | Çift sıra açısal temas topu yatağı |
| Yük yönü | Tek yönlü eksenel radyal | İki yönlü eksenel radyal |
| Sertlik | Daha düşük | Daha yüksek (çift satır desteği) |
| Kurulum karmaşıklığı | Çiftler halinde kullanılması gerekiyor | Montajı basitleştirmek için bağımsız olarak kullanın |
2. Yüksek yük taşıma kapasitesi ilkesi
- Çift sıralı simetrik düzenin mekanik avantajları
Radyal Yük: İki sıra top radyal kuvveti paylaşır ve tek noktalı stres konsantrasyonunu azaltır.
Eksenel Yük: Temas açısı tasarımı, eksenel kuvveti radyal kuvvete ayırır ve çift sıralı yapı itmeyi her iki yönde dengeleyebilir.
Tork yükü: Devrilme momentine direnme yeteneği, tek sıra rulmanlardan önemli ölçüde daha iyidir.
- Anahtar tasarım parametrelerinin etkisi
Temas açısı (α):
α = 15 °: Radyal yüke odaklanın (pompa ekipmanı gibi).
α = 25 ° ~ 40 °: Eksenel yüke (takım tezgah mili gibi) odaklanın.
Ön yükleme Ayarlaması: Ön yükleme ile boşluğu ortadan kaldırın, sertliği artırın, ancak sıcaklık artış riskini dengeleyin.
- Malzeme ve süreç geliştirme
Çelik bilyalı malzeme: Seramik top (SI3N4) ağırlığı azaltabilir ve yüksek sıcaklığa dayanabilir.
Groove parlatma: Nano ölçekli yüzey tedavisi sürtünme kaybını azaltır.
3. Tipik uygulama senaryoları
- Yüksek hassasiyetli ekipman
Takım tezgahı iş mili: çift yönlü kesme kuvveti altında yüksek sertlik gereksinimleri.
Endüstriyel robot eklemleri: Dinamik yükleri birden çok yöne taşıyın.
- Ağır yük ve yüksek hızlı uyumlu senaryolar
Şanzıman: Radyal kuvvet ve eksenel itme aynı anda iletin.
Santrifüj kompresör: yüksek hızlı rotasyon altında stabilite gereksinimleri.
4. Seçim ve Kullanım Önerileri
Seçim noktaları
Yük Türü: Eksenel/radyal oran temas açısı seçimini belirler.
Hız sınırı: Rulman kılavuzundaki sınır hızına (DN değeri) bakın.
Yağlama yöntemi: Gres yağlama (kolay bakım) veya yağ yağlaması (yüksek hızlı senaryo).
Ortak yanlış anlamalar
Yanlış ön yük: Aşırı sıkma sıcaklık artışına neden olur ve aşırı kaybeden titreşime neden olur.
Karışık eşleştirme: Düzensiz kuvvete neden olmak için tek sıra rulmanlarla karıştırmaktan kaçının.
Bakım anahtarı
Düzenli olarak boşluğu kontrol edin: Ön yük kuvveti aşındıktan sonra başarısız olabilir.
Yağlama döngüsü: Gres değişim aralığının yüksek sıcaklık ortamında kısaltılması gerekiyor.
